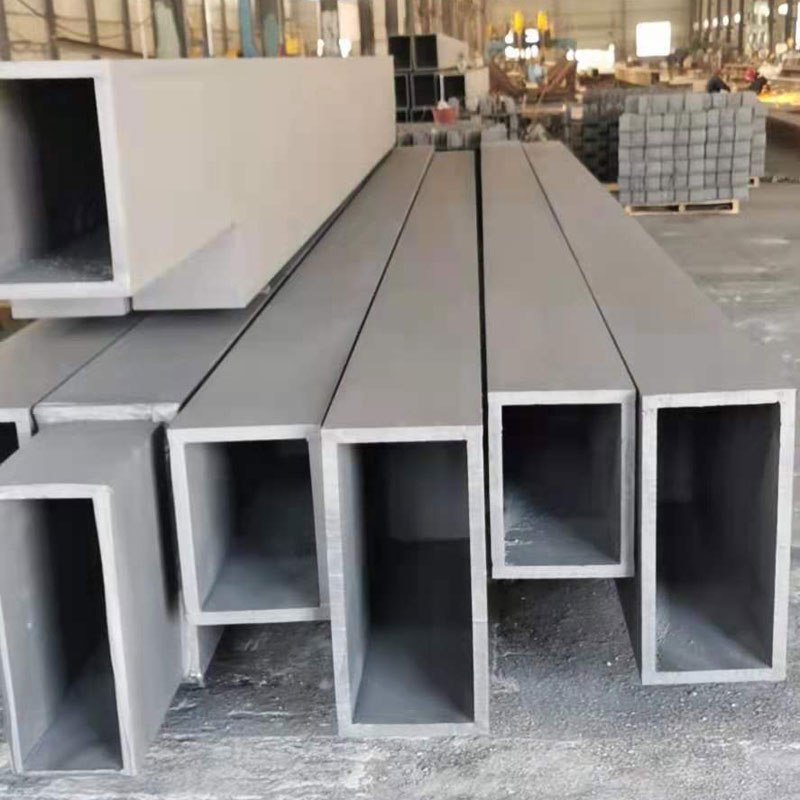

鋼結構箱型柱在內腔需要增設隔板,這些隔板有些是由于梁柱連接處,需要加強而設計的,也有的是制造工藝所需增設的。隔板與4塊壁板焊接時,應采用電渣焊隔板及襯板全熔透焊縫,隔板與兩側壁板連接時,可采用手工C02氣體保護焊,與上下兩塊壁板(蓋板)連接時采用中焊科技電渣焊。隔板CO:氣體保護焊要求隔板開K形坡口,當兩隔板間距小于200 mm時,隔板間焊道不40便于施焊時也可采用單邊V形坡口、背面加墊板,K形坡口和V形坡口都保證熔透焊,焊接參數見表2。隔板電渣焊焊道也為全熔透,電渣焊上、下焊孔要求在焊縫正中位置,焊劑、熔嘴要求烘干溫度為200~250℃,焊絲伸出熔嘴20 mm左右,同一個隔板兩側的電渣焊應同時施焊以避免構件焊接變形
